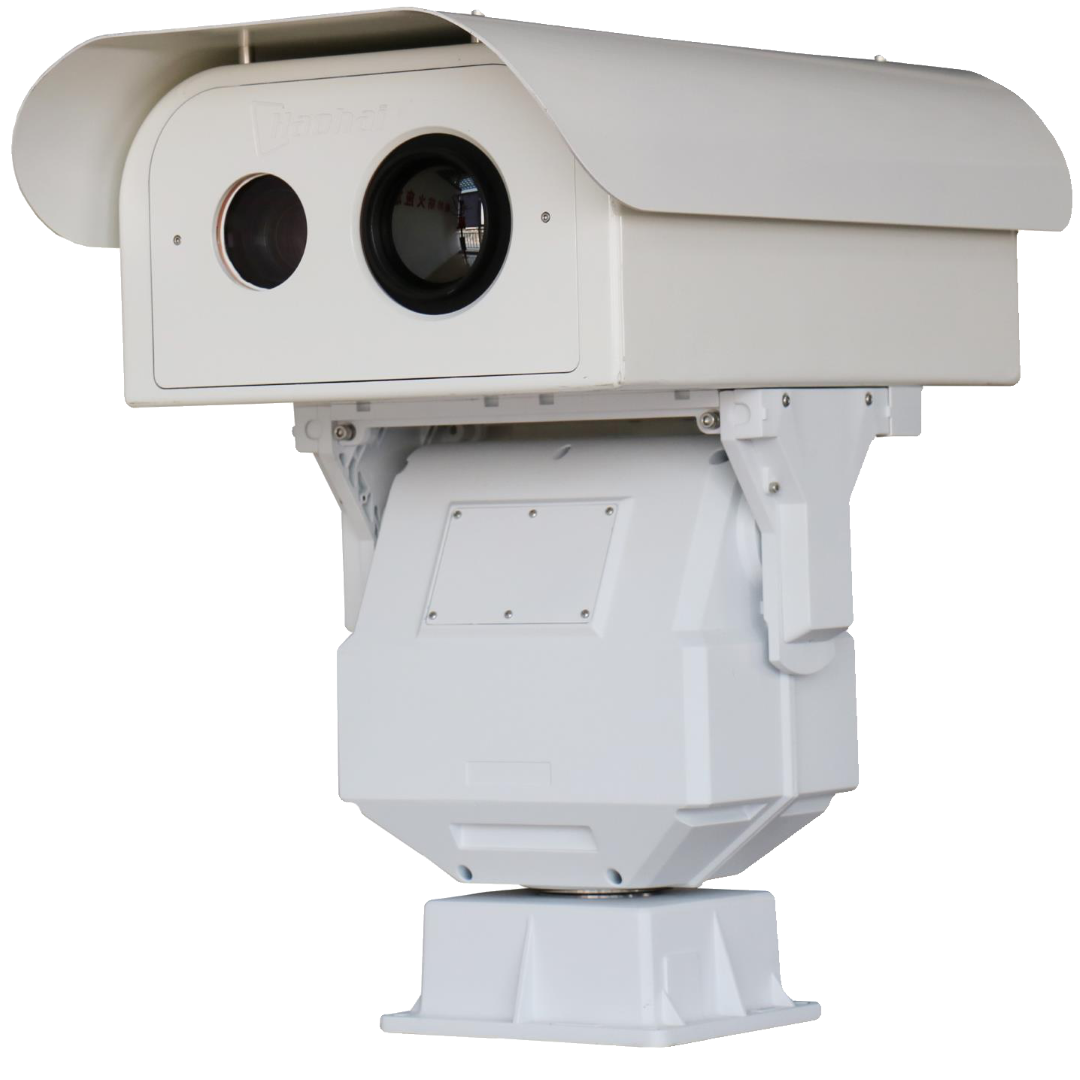

5KM 高清雙光譜頂載攝像機
HH160(Y1-100/50X-P)
- 單IP雙路編碼
- 具有3D云臺控制，支持線掃、巡跡、預置點、巡航組、蘋果皮、螺旋、守望功能
- 設備支持移動偵測、區域入侵、熱成像高溫報警、可見光煙霧報警
- 識別具備火點鎖定、視窗同步、太陽防灼傷、干擾源屏蔽功能
- 全天 24 小時連續工作情況下，壽命≥5 年
產品概述
PROCUCT OVERVIEW應用領域：
森林防火、智慧城市、高空瞭望、道路交通、景區監控。
功能特點：
1.通過單 IP 實現熱成像和可見光雙視頻輸出，畫中畫疊加。
2.具有3D云臺控制，支持線掃、巡跡、預置點、巡航組、蘋果皮、螺旋、守望功能。
3.設備支持移動偵測、視頻遮擋、區域入侵、熱成像高溫報警、可見光煙霧報警。
4.識別具備火點鎖定、視窗同步、太陽防灼傷、干擾源屏蔽功能。
5.支持光學防抖、電子防抖等技術，解決環境振動所引起的圖像抖動、模糊問題，提高用戶體驗。
6. 多層鍍膜高透玻璃，防塵、防水，防結霧、防結霜，鏡頭圖像同軸度誤差≤1/10。
7.全金屬外殼，隱蔽走線工藝，采用模塊化結構，基于一體化、集成化設計，方便安裝維護。
8.水平連續旋轉，垂直-45～+45°，控制精度0.01°，定位精度0.1°。
9.防護等級IP68，充氮艙體內無水汽，確保鏡頭、相機的耐用性，更加適應高溫高寒、潮濕等惡劣環境。
10.支持直流 48V、交流 220V 中一種或多種供電方式，額定電源電壓的-15%~10%范圍內正常工作。
11.浪涌符合GB/T 17626.5-2019，電磁兼容、絕緣電阻、抗電強度，符合 GA/T 1127-2013，在全天 24 小時連續工作情況下，壽命≥5 年。
技術參數
SPECIFICATION
| HH160(Y1-100/50X-P) | |
熱成像 | 傳感器類型 | 氧化釩非制冷焦平面探測器 |
最大成像尺寸 | 640*512（最低384*288） | |
像元 | 17μm | |
鏡頭焦距 | 100mm，75mm鏡頭可選 | |
可見光 | 傳感器類型 | 1/1.8″ SONY CMOS |
最低照度 | 彩色:0.005 Lux @(F1.4,AGC ON);黑白:0.001Lux @(F1.4,AGC ON) | |
焦距 | 6-300mm，50 倍光學變倍 | |
有效像素 | 400萬 | |
視頻壓縮 | H.265/H.264/MPEG4/MJPEG視頻格式，持視頻碼率32Kbps～16Mbps，60Hz30幀/秒 | |
可見光成像功能 | 支持SD卡本地存儲（最大128G），支持區域入侵、越界入侵，支持電子透霧、自動白平衡、背光補償、強光抑制、超寬動態、電子防抖、3D數字降噪 | |
防護罩 | 視窗 | 雙視窗設計，紅外高校增透光學玻璃，透過率＞98％ |
自動溫控范圍 | 內置加熱、制冷等溫控元件，自動開啟關閉 | |
云臺功能 | 垂直范圍 | -45°～+45° |
水平范圍 | 水平360°連續旋轉 | |
水平速度 | 0.01°/S ～ 30°/s | |
垂直速度 | 0.01°/S ～ 15°/s | |
預置點個數 | 200個 | |
巡航模式 | 預置位、削蘋果皮、螺旋巡航掃描/自動掃描 | |
角度回傳 | 支持查詢角度回傳功能（可選配實時角度回傳） | |
3D功能 | 支持 | |
網絡和通訊 | 網絡協議 | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,等多種網絡協議 |
RS485控制接口 | Pelco-D協議，波特率2400、4800、9600、19200可選 | |
應用編程接口 | 支持軟件集成的開發式API，支持ONVIF2.0、GB28181協議，支持SDK和第三方平臺接入 | |
系統參數 | 輸入電源范圍 | AC24V±25％，50/60Hz；DC24V±10％；120W |
輸入接口 | 1路10M/100M自適應以太網口，1路AC24V/DC24V預留RS422/485和模擬視頻（可選） | |
環境指標 | 工作溫度：-40℃～+65℃ 濕度：＜90％RH 防雷擊浪涌：符合GB/T17626.5電源口四級標準，其他口三級標準； 電源：4000V（線對地4000V，線對線2000V） 通訊視頻信號：2000V（線對地2000V，線對線1000V） 防鹽霧：在PH值6.5～7.2，連續噴霧48小時，表面無變化 防護等級：IP66 | |
整機重量 | ≤35kg | |
整機尺寸 | 643（L）*404（W）*617（H） | |
產品型號應用示例
APPLICATION EXAMPLESN
